Rasterization 1(Triangles)

约 1553 个字 10 行代码 9 张图片 预计阅读时间 5 分钟

Homework 1 was released

Outline:

  • Finishing up Viewing
    • Viewport transformation
  • Rasterization(光栅化)
    • Different raster displays
    • Rasterizing a triangle
  • Occlusions and Visibility

Finishing up Viewing

Field of View

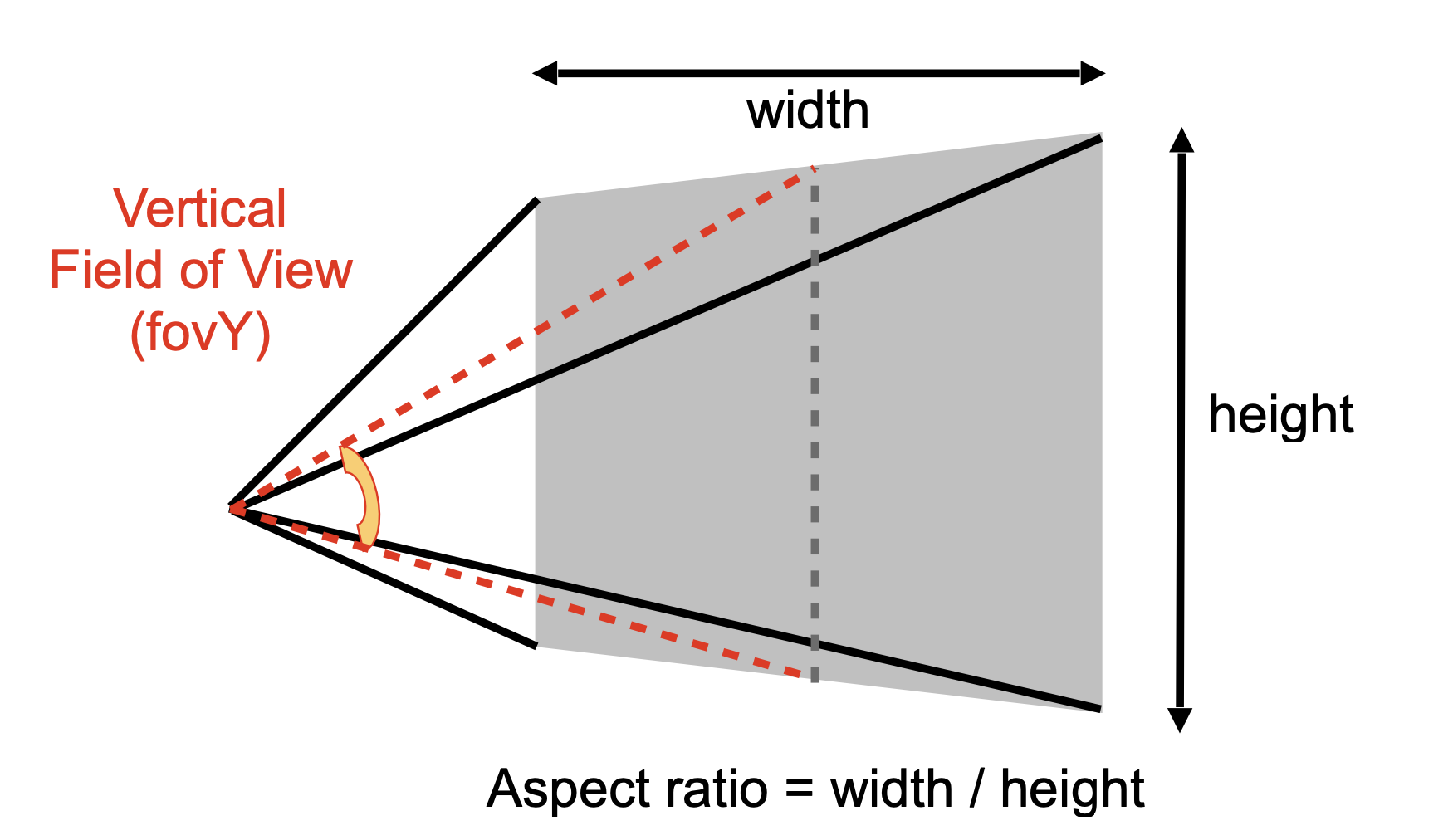

如图，从相机视角来看，有两条线分别连接上下两条边的中点，这两条线之间的夹角就被叫做 fovY(垂直可视角)，它可以通过长宽比与水平可视角之间进行转化。

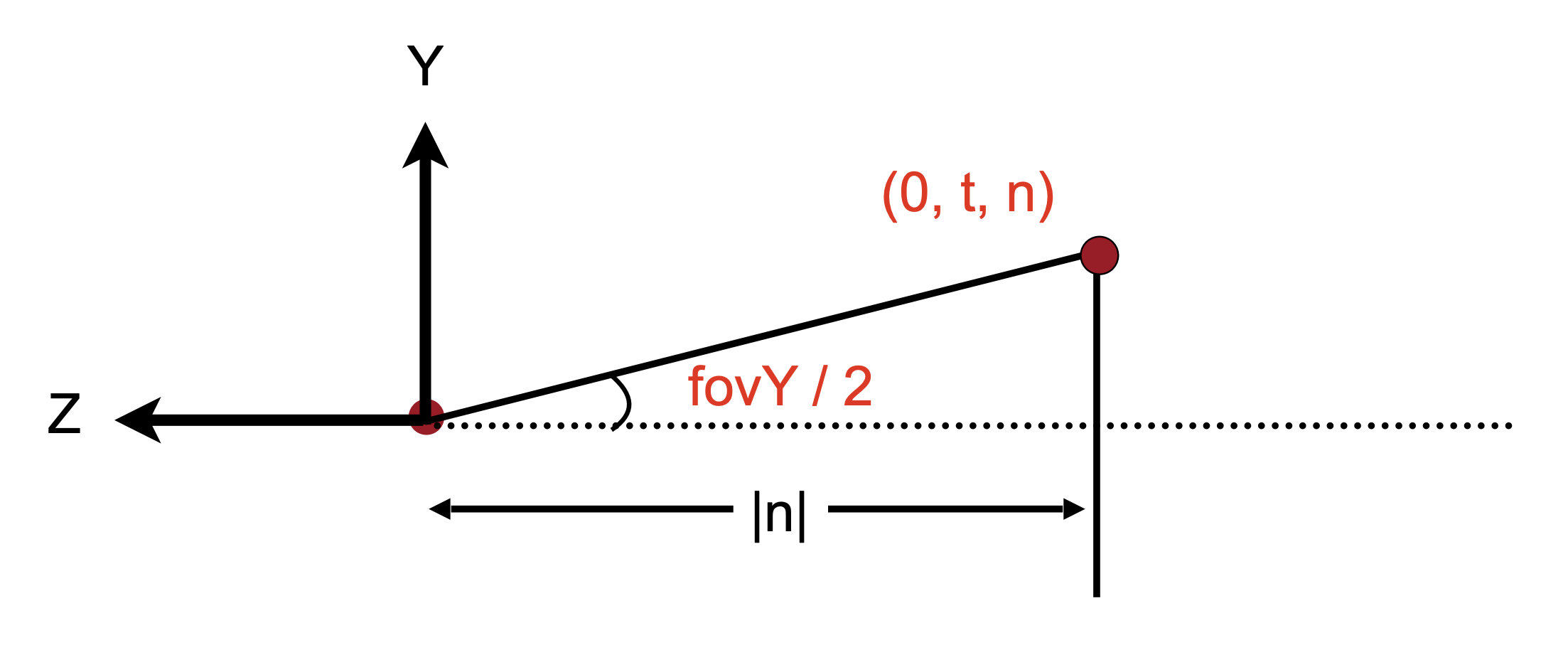

如图是一个侧视图，我们可以得到如下的数学关系：

\[ \tan{\frac{fovY}{2}} = \frac{t}{\lvert n \rvert} \]
\[ \mathrm{aspect} \ = \ \frac{r}{t} \]

所以如果我们想定义一个视锥的话，我们只需要定义宽高比和垂直的可视角度即可。其他的参数都可以通过这两个参数来计算出来。

在做完 "MVP" 之后，我们得到了一个标准立方体，我们接下来的任务就是要把这个立方体画在屏幕上。

Canonical Cube to Screen

  • What is a screen?
    • An array of pixels(一个二维数组，每个元素是一个像素)
    • Size of the array: resolution(数组的大小：分辨率)
    • A typical kind of raster display(屏幕是一个典型的光栅化成像设备)
  • Raster == screen in German
    • Rasterize == drawing onto the screen
  • Pixel(FYI, short for "picture element")
    • 在本节课中，我们可以简单认为一个像素就是一个小方块，每个方块的颜色都不会发生变化
    • Color is a mixture of(red, green, blue)

接下来定义一个“屏幕空间”，实际上就是一个坐标系。

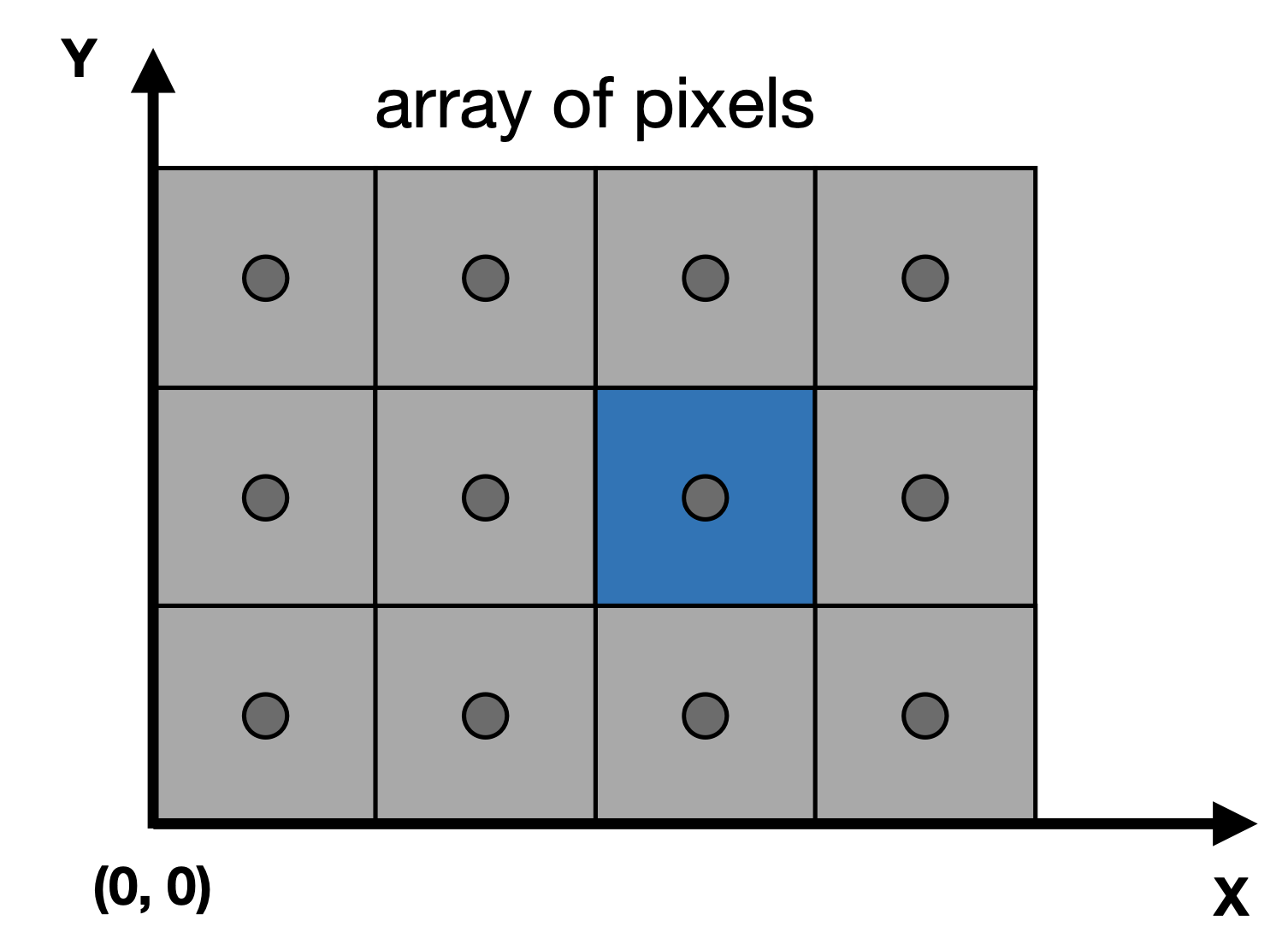

Screen Space
  • Pixels' indices are in the form of \((x, y)\), where both \(x\) and \(y\) are integers
  • Pixels' indices are from \((0, 0)\) to \((\mathrm{width} - 1, \mathrm{height} - 1)\)
  • Pixel \((x, y)\) is centered at \((x + 0.5, y + 0.5)\)
  • The screen covers range \((0, 0)\) to \((\mathrm{width}, \mathrm{height})\)

接下来就要把立方体映射到屏幕空间上了：

  • Irrelevant to \(z\)
  • Transform in xy plane: \([-1, 1]^2\) to \([0, \mathrm{width}] \times [0, \mathrm{height}]\)
  • 先忽略掉 z 轴的分量，把 xy 平面上的点映射到屏幕空间上

可以很容易地写出变换矩阵：

\[ M_{viewport} = \begin{pmatrix} \frac{\mathrm{width}}{2} & 0 & 0 & \frac{\mathrm{width}}{2} \\ 0 & \frac{\mathrm{height}}{2} & 0 & \frac{\mathrm{height}}{2} \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{pmatrix} \]

我们把这个变换称为 viewport transformation(视口变换)，它的作用就是把立方体映射到屏幕空间上。

Rasterizing Triangles into Pixels

我们要把转换后的立方体打碎，打成一个个像素，并且设置每个像素的值，这一步就叫“光栅化”。

Drawing Machines

目前主要的显示方式是通过显卡的显存。要显示的内容被储存在显存中，显示器会告诉显存需要显示什么内容，然后显存就会把内容传输到显示器上。

目前的显示设备主要是 LCD(液晶显示器)。有的显示器分辨率特别高，高到超过了人眼的分辨率，这种屏幕我们就把它叫做视网膜屏幕。

LCD Pixel

液晶显示器，液晶会通过自己不同的排布，来影响光的偏振方向。

还有一种广泛使用的显示设备叫做 LED(发光二极管)，它的原理是通过电流来激发发光二极管发光。

Rasterizing: Drawing to Raster Displays

Triangles - Fundamental Shape Primitives

Why triangles?

  • Most basic polygon
    • We can break any polygon into triangles
  • Unique properties
    • Guaranteed to be planar(一定是平面的)
    • Well-defined interior(有明确的内部)
    • Well-defined method for interpolating values at vertices over triangle(barycentric coordinates)

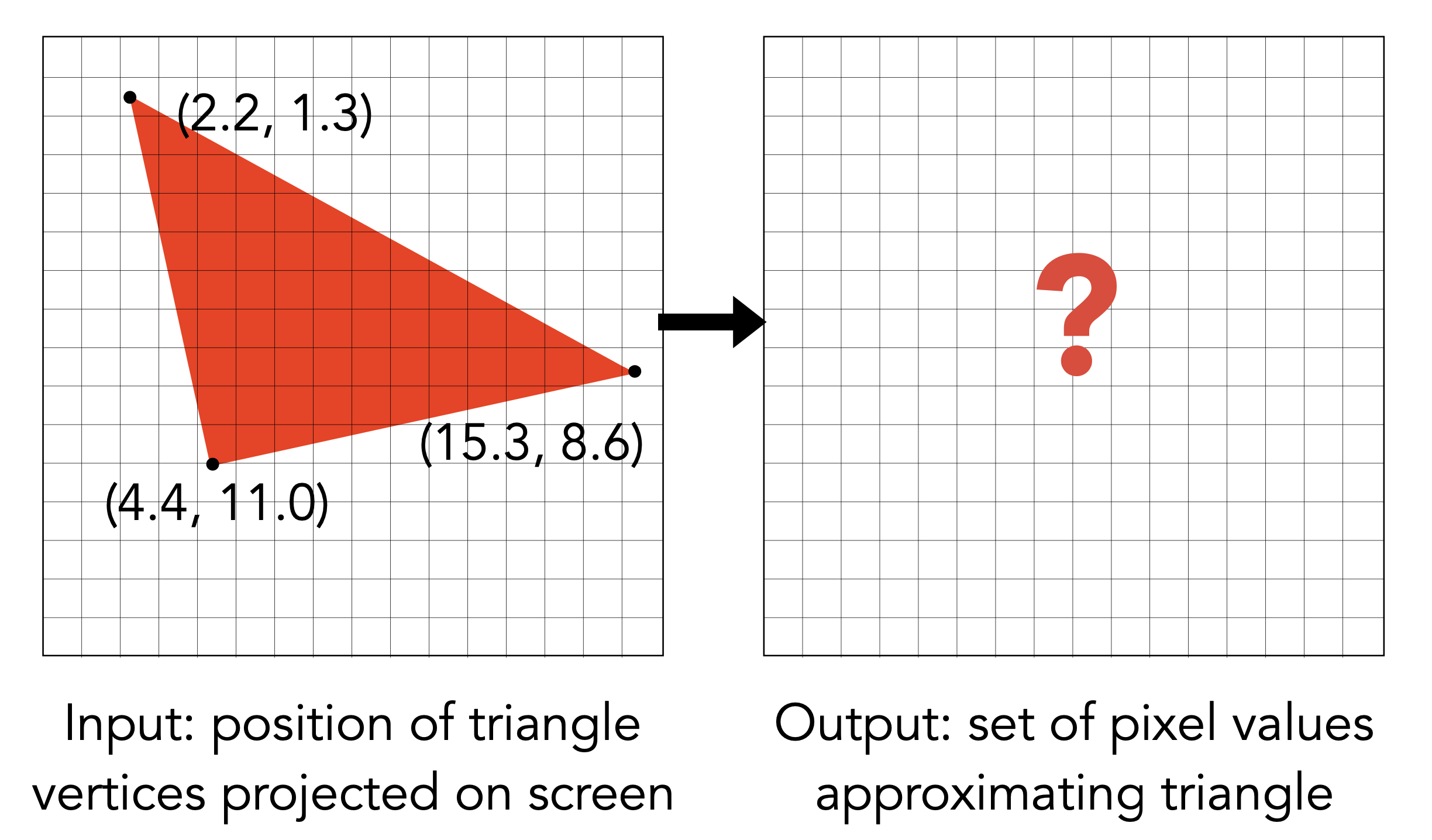

如图我们输入了一个三角形的三个顶点坐标，我们想通过某种办法在像素上显示出这个三角形。这就来到了光栅化很重要的一个点：判断像素与三角形的位置关系。

A Simple Approach: Sampling

采样。给定一个函数，通过函数计算出每个点的函数值，其实就是把函数离散化的过程。

C++
1
2
3
4
for( int x = 0; x < xmax; ++x)
{
    output[x] = f(x);
}

我们对像素中心进行采样。

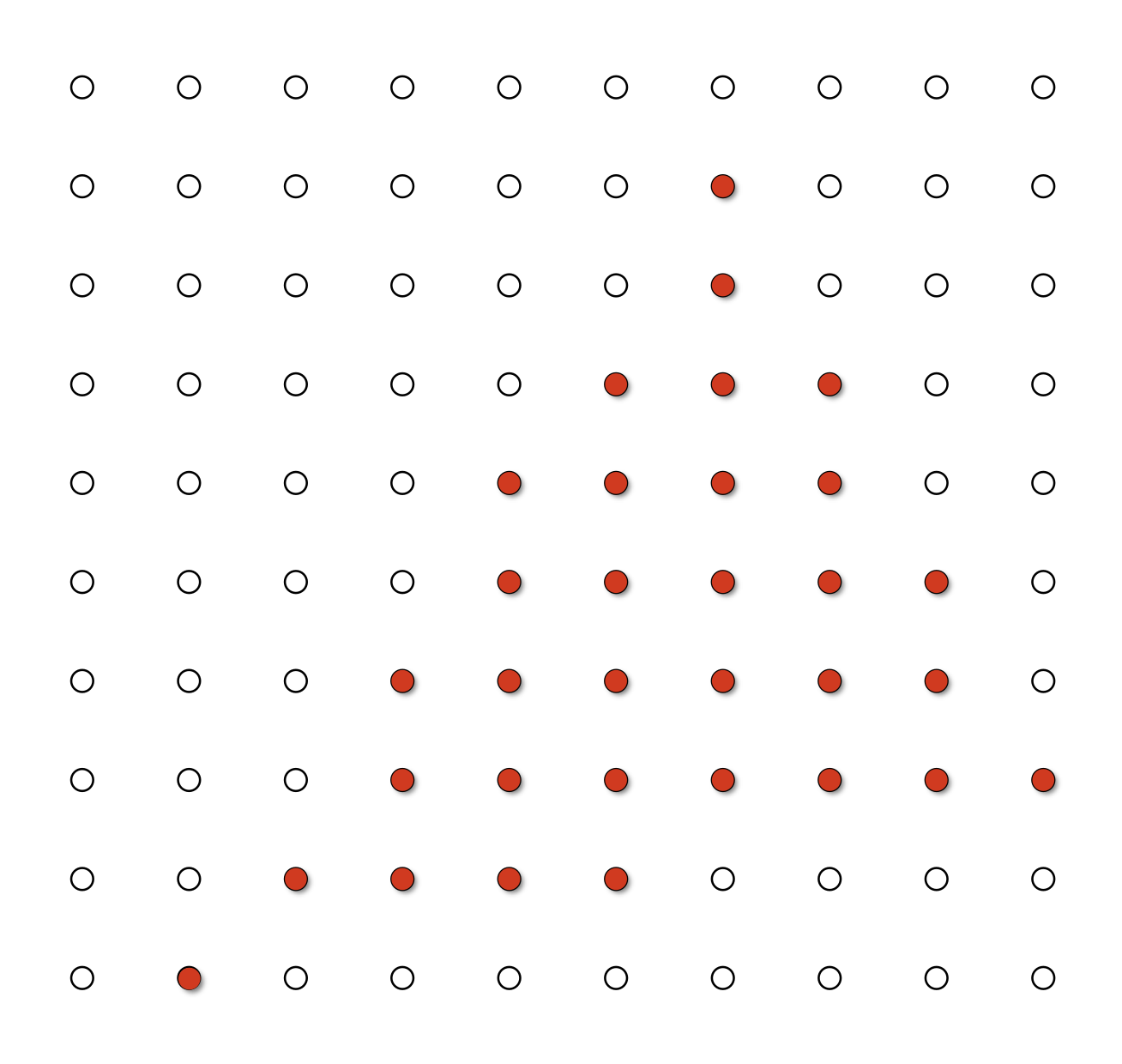

如图所示，我们对每个像素的中心进行采样，判断这个点是否在三角形内部，如果函数值为 1，就说明这个点在三角形内部。

C++
1
2
3
4
5
6
7
for( int x = 0; x < xmax; x++)
{
    for( int y = 0; y < ymax; y++)
    {
        image[x][y] = inside(tri, x + 0.5, y + 0.5);
    }
}

遍历整个屏幕，判断每个像素的中心是否在三角形内部。

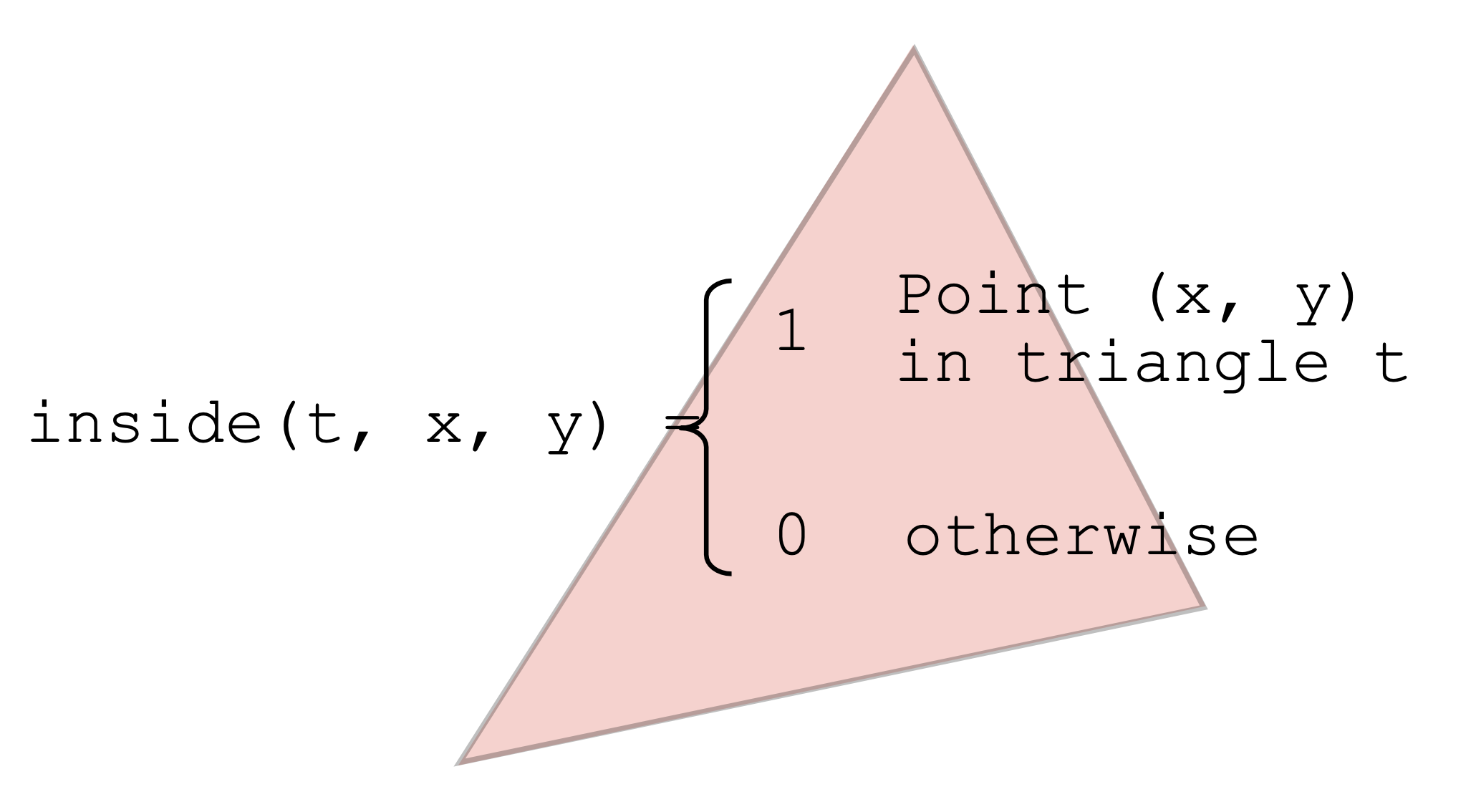

Evaluatin inside(tri, x, y)

判断点是不是在三角形内的方法之前课上讲过，三条边分别做叉乘，判断结果是不是在同一个方向上。

我们前边判断像素的中心是否在三角形内，实际上是对每个像素的中心都进行了采样，但是有的点是明显不可能在三角形内的，所以我们没有必要对每个像素的中心都进行采样。我们可以通过对三角形进行包围盒的计算，来减少采样的点。

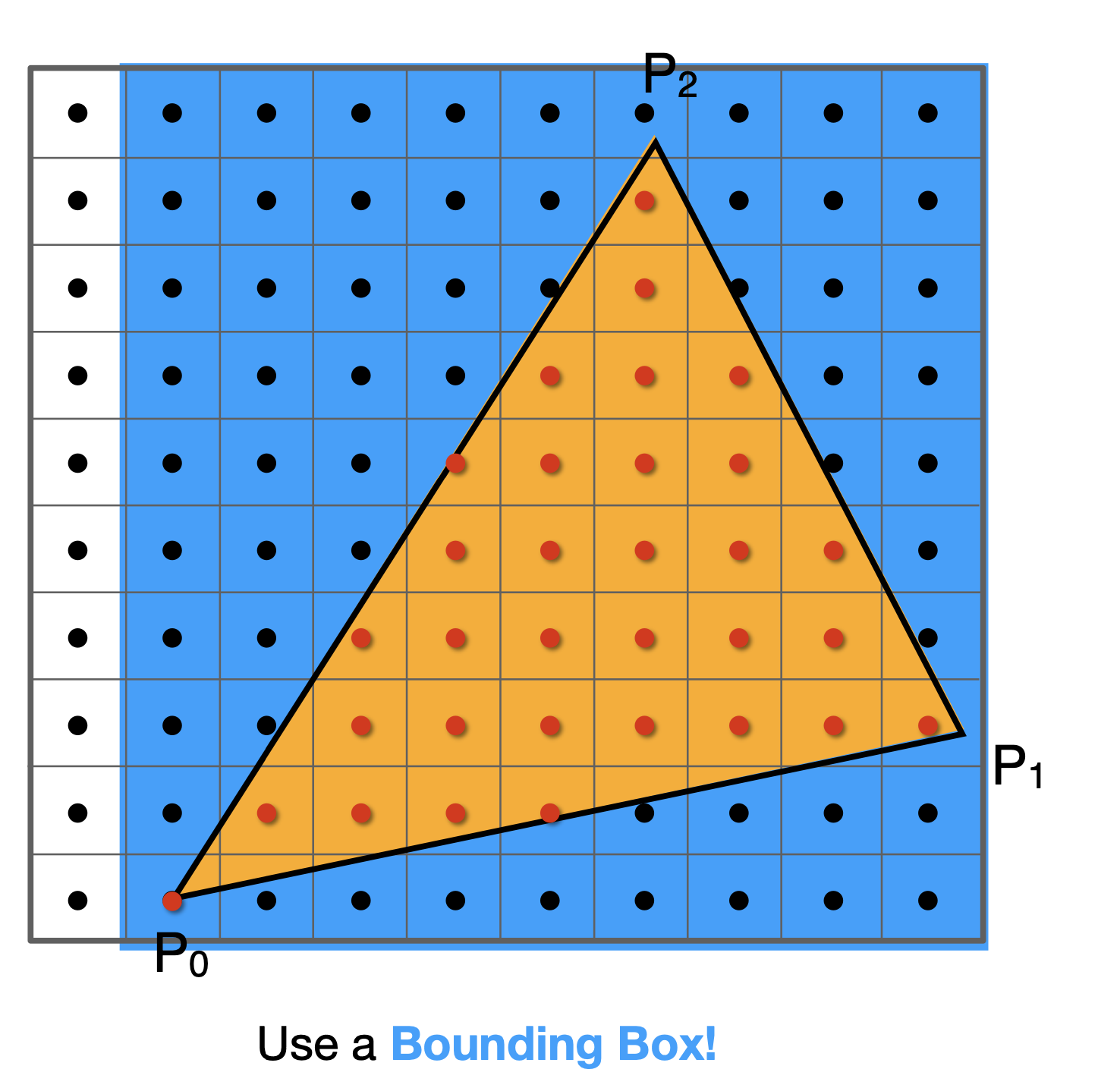

Bounding Box

x 的范围就是三个点中最小和最大的 x 坐标，y 的范围就是三个点中最小和最大的 y 坐标。我们可以通过这个包围盒来减少采样的点。

Rasterization on Real Displays

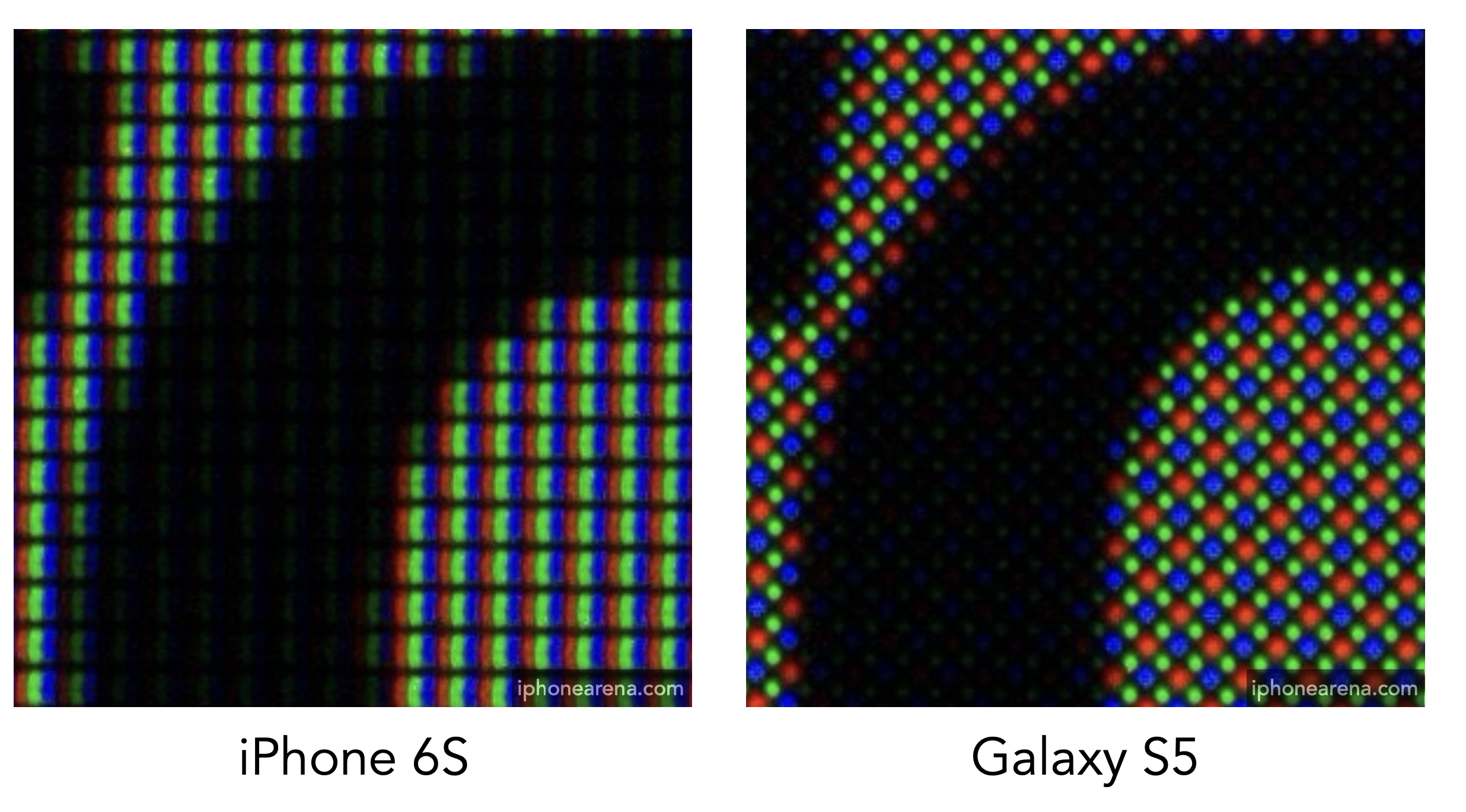

上图展示了两个不同的手机显示同一个画面的图像。我们可以看到，两个手机的像素排布是不同的。

Iphone 是三个长条形的像素，分别是红色、绿色和蓝色的组合。每个像素的颜色是通过这三个长条形的像素的颜色混合而成的。

三星则是 Bayer pattern.

而且还能发现 Bayer Pattern 中绿色的像素是最多的，红色和蓝色的像素是最少的。因为人眼对绿色的敏感度是最高的，所以绿色的像素多一些可以提高显示效果。

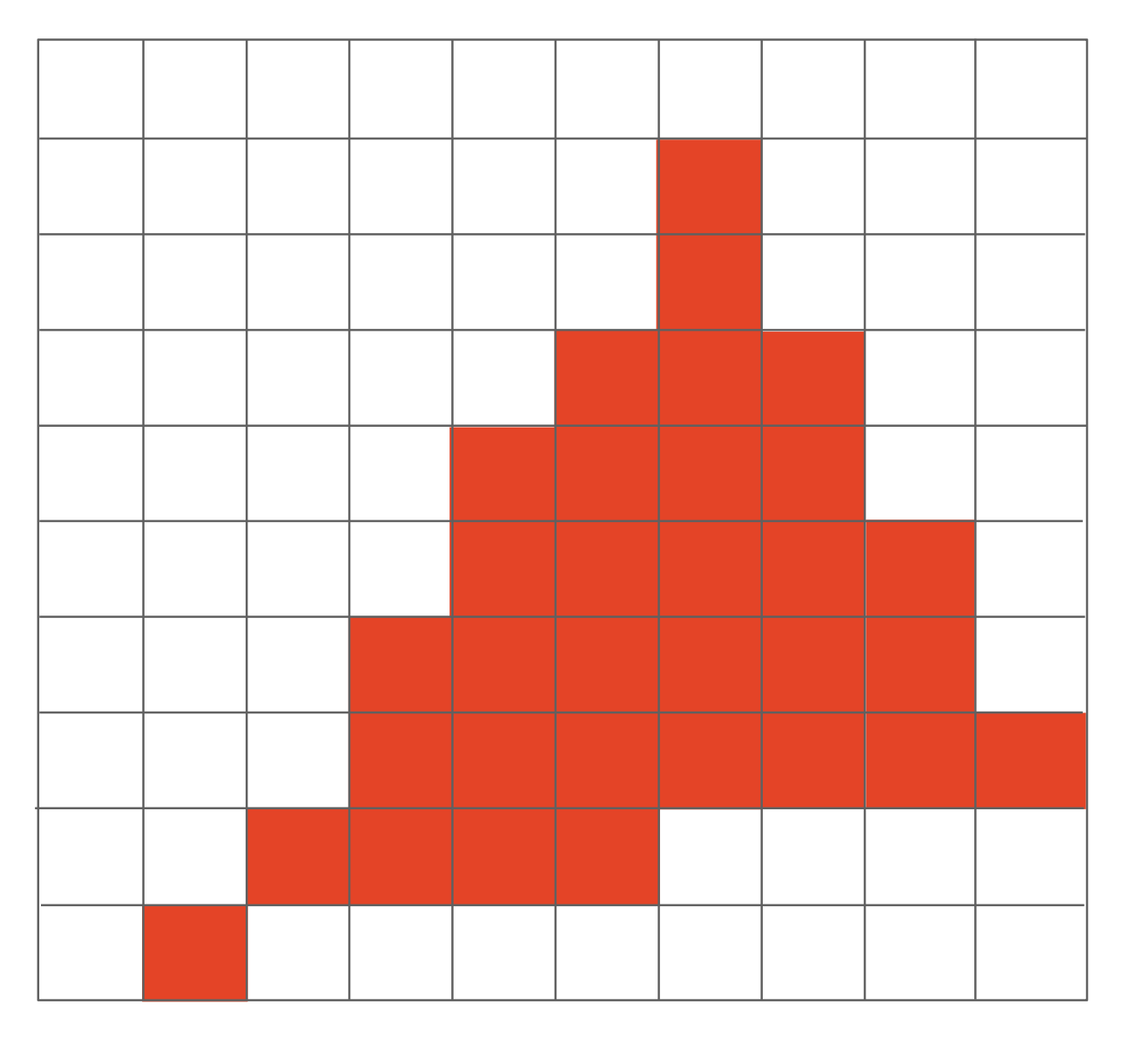

根据上边的算法，我们最终判断上图的红色点是属于三角形内部的，但是如果我们对这些像素点进行上色的话，得到的却是这样的一个图形：

这不是我们想要的结果，我们想要的是一个平滑的三角形，而不是一个锯齿状的三角形。

锯齿出现的原因是像素本身有大小，并且我们的采样率并不高，导致我们在采样的时候没有采样到三角形的边界。

在下节课我们会提到“抗锯齿”或“反走样”。
