Chapter 2.信息的表示和处理

约 2179 个字 -34 行代码 1 张图片预计阅读时间 7 分钟

Lecture 2: Bits,Bytes, and Integer¶

C Data Type	Typical 32-bit	Typical 64-bit	X86-64
char	1	1	1
short	2	2	2
int	4	4	4
long	4	8	8
Float	4	4	4
double	8	8	8
long double	-	-	10/16
pointer	4	8	8

Logic Operations in C¶

位运算符:&,|,~
逻辑运算符:&&,||,!

二者的区别

位运算符: 进行位运算, 作用于整数的二进制位,参与运算的只能是0或1,返回结果是二进制数字
逻辑运算符: 进行逻辑运算,只要是0就是假,非0就是真.返回结果只有真或假.并且逻辑运算符还有短路特性

Example

位运算符

!0x41 = 0x00
!0x00 = 0x01
!!0x41 = 0x01

逻辑运算符

0x69 && 0x55 = 0x01
0x69 || 0x55 = 0x01
还可以用来避免空指针的问题
- p && *p 如果是0或者NULL,则不会执行后面的操作

Shift Operations¶

在C语言中,左移只有一种,而右移有两种,分别是逻辑右移和算术右移.逻辑右移是在左边补0,而算术右移是在左边补符号位.

自然我们想到一个问题,如果一个数字移位的位数超过了它本身的位数,那么会发生什么呢?

这个问题在C标准中并没有特定的做法,也就是说不同的编译器可能会有不同的结果.

假设我的数据有\(w\)位,而我需要移动\(k\)位(\(k \geq w\)).在许多机器上,移位操作只考虑最低的\(\log_2(w)\)位,也就是说移位\(k \mod w\)位.比如:对于\(w=32\),我要进行以下三个移位操作:

\[ \begin{align*} \mathrm{int} \ \mathrm{lval} &= 0xFEDCBA98 << 32; \\ \mathrm{int} \ \mathrm{aval} &= 0xFEDCBA98 >> 36; \\ \mathrm{unsigned} \ \mathrm{uval} &= 0xFEDCBA98u >> 40; \end{align*} \]

那么对于如上的三个操作,相当于分别移位了\(0,4,8\)位.得到如下结果:

\[ \begin{align*} \mathrm{lval} &= 0xFEDCBA98 \\ \mathrm{aval} &= 0xFFEDCBA9 \\ \mathrm{uval} &= 0x00FEDCBA \end{align*} \]

对此我的理解是,对于移位操作,移动超过它本身的位数是没有意义的,所以对它进行取模操作.只移动\(k \mod w\)位.

原文

The C standards carefully avoid stating what should be done in such a case. On many machines, the shift instructions consider only the lower \(\log_2{w}\) bits of the shift amount when shifting a \(w\)-bit value, and so the shift amount is computed as \(k\mod w\).

Two's Complement¶

对于无符号二进制数,想转为十进制数,只需要将每一位乘以权重\(2^i\)相加即可.

而对于负数而言,它们在计算机中都是以补码的形式表示的,通常的办法是将补码转位原码,然后再转为十进制数.

但是实际上并不需要这么复杂,跟无符号数一样,只需要将每一位乘以权重\(2^i\)相加即可,但是注意符号位是负数,所以需乘以\(-2^w\).

二进制转十进制

无符号数:每一位对应如下权重(上面是位数,下边是十进制数(权重))

4	3	2	1	0
16	8	4	2	1

如果我有二进制数10110,那么对应的十进制数为:\(16+4+2=22\)

有符号数:每一位对应如下权重(上面是位数,下边是十进制数(权重))

4	3	2	1	0
-16	8	4	2	1

同样的二进制数10110,对应的十进制数为:\(-16+4+2=-10\)

Values for Different Word Sizes¶

	8	16	32	64
UMax	255	65535	4294967295	18446744073709551615
TMax	127	32767	2147483647	9223372036854775807
TMin	-128	-32768	-2147483648	-9223372036854775808

我们发现如下规律:

对于无符号数,UMax是\(2^w-1\)
对于有符号数,TMax是\(2^{w-1}-1\),TMin是\(-2^{w-1}\)
\(\vert \mathrm{TMin} \rvert = \mathrm{TMax} + 1\)
\(\mathrm{UMax} = 2 \times \mathrm{TMax}+1\)

同时注意C语言中的隐式转换,如果有符号数和无符号数进行运算,那么有符号数会被转为无符号数.

Lecture 3: Bits,Bytes, and Integer(cont.)¶

既然我们已经有了补码,能够同时表示正数和负数,那么是不是我们就可以把无符号数直接扔掉呢?换句话说,无符号数有什么优势呢? - 用于模运算,在许多加密算法中,模运算是非常重要的 - 我们的位不代表数字,而是代表集合时,无符号数更加合适

Representations in memory,pointers,strings¶

Byte Ordering¶

Big Endian: 高位字节存放在低地址.
例如:Sun,PPC Mac,Internet
Little Endian: 低位字节存放在低地址
X86,ARM processors running Android,iOS and Windows

例如,我有一串数字0x01234567,在内存中的表示如下(基地址为0x100):

Big Endian:

	0x100	0x101	0x102	0x103
	01	23	45	67

Little Endian:

	0x100	0x101	0x102	0x103
	67	45	23	01

Integer C Puzzles¶

If x < 0,can we get ((x*2) < 0)?

✖ No.如果x是负数,它乘以2之后可能会发生下溢,变成一个特别大的正整数.
ux >= 0?

✔ Yes.无符号数不可能小于0
If x & 7 ==7,can we get ((x << 30) < 0)?

✔ Yes.如果x & 7 == 7,那么x的低三位一定是111,而x是32位的,把它左移30位之后,符号为变成1,所以((x << 30) < 0)成立.
Is ux > -1 right?

✖ No.有符号数和无符号数比较,自动把有符号数转为无符号数,-1二进制表示是全1,转为无符号数一定大于等于任何无符号数.
If x > y,can we get -x < -y?

✖ No.如果y是最小的负数,那么-y是它本身,而-x是一个正数,所以-x不一定小于-y.
Is x * x >= 0 right?

✖ No.可能会上溢.
If x > 0 && y > 0,can we get x + y > 0?

✖ No.一样可能上溢.
If x >= 0,can we get -x <= 0?

✔ Yes.如果x是正数,而有符号数正数比负数少一个,所以正数取反在负数中一定有对应.
Is (x | -x) >> 31 == -1 right?

✖ No.0 | -0 == 0,左移之后还是0.

Lecture 4: Floating Point¶

Floating Point Representation¶

所有的浮点数都可以表示为以下形式:

\[ (-1)^s \times M \times 2^E \]

其中:s是符号位,M是尾数,E是指数.在单精度和双精度浮点数中,分别有32位和64位.

Encoding

MSB S is sign bit s
exp field encodes E(but is not equal to E)
frac field encodes M(but is not equal to M)

S	exp	frac

在单精度浮点数中,一共32位.

1 bit	8 bits	23 bits
S	exp	frac

在双精度浮点数中,一共64位.

1 bit	11 bits	52 bits
S	exp	frac

另外,在intel的芯片中,还有80位的浮点数,称为extended precision.

1 bit	15 bits	64 bits
S	exp	frac

Normalized Values¶

当 \(\mathrm{exp} \neq 000 \dots 0 \ \mathrm{and} \ \mathrm{exp} \neq 111 \dots 1\)时,我们称之为normalized values.

实际的指数 \(\mathrm{E} = \mathrm{Exp} - \mathrm{Bias}\).其中\(\mathrm{Bias} = 2^{k-1}-1\),其中\(k\)是指数的位数.

对于单精度浮点数,\(\mathrm{Bias} = 127\)
\(\mathrm{E} = -126 \sim 127\)
\(\mathrm{exp} = 1 \sim 254\)
- 注意,我们这里没有考虑到0和255,因为0和255并不是normalized values.
对于双精度浮点数,\(\mathrm{Bias} = 1023\)
\(\mathrm{E} = -1022 \sim 1023\)
\(\mathrm{exp} = 1 \sim 2046\)

而对于\(\mathrm{Frac}\),我们先把数字转为类似科学计数法的形式,整数部分只有一个1,然后把二进制的小数部分直接写到\(\mathrm{Frac}\)中.

Denormalized Values¶

这里我们的Frac部分就不是1.xxxxxx的形式了,而是0.xxxxxx的形式.这样的数值称为denormalized values.表示0以及很靠近0数值.

此时的指数\(\mathrm{E} = 1 - \mathrm{Bias}\),而\(\mathrm{exp} = 0\).

表示

当\(\mathrm{exp} = 000 \dots 0\)且\(\mathrm{frac} = 000 \dots 0\)时,表示0
当\(\mathrm{exp} = 000 \dots 0\)且\(\mathrm{frac} \neq 000 \dots 0\)时,表示很靠近0的数值

Special Values¶

当\(\mathrm{exp} = 111 \dots 1\)时,我们称之为special values.

当\(\mathrm{exp} = 111 \dots 1,\mathrm{frac} = 000 \dots 0\)时,表示\(\pm \infty\)
E.g. \(1.0 / 0.0 = -1.0 / 0.0 = + \infty,1.0 / -0.0 = -\infty\)
当\(\mathrm{exp} = 111 \dots 1,\mathrm{frac} \neq 000 \dots 0\)时,表示NaN(Not a Number)
E.g. \(sqrt(-1),\infty - \infty ,\infty \times 0\)

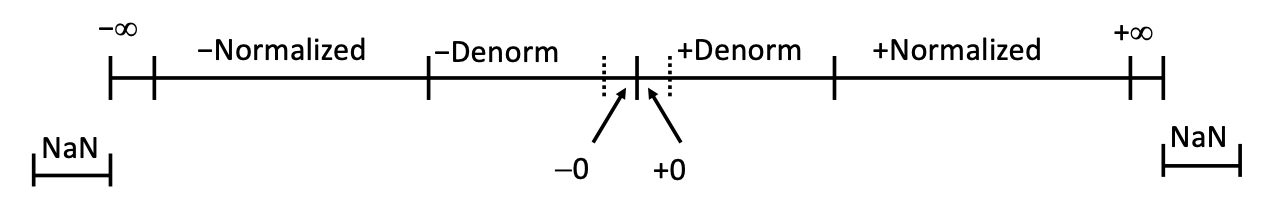

Visualization

float_range

Special Properties of the IEEE Encoding¶

FP Zero Same as Integer Zero
All bits are zero
Can (Almost) Use Unsigned Integer Comparison
Must first compare sign bits
Must condiser \(-0 = 0\)
For NaNs:
- Greater than any other values
Otherwise OK

Floating Point Operations¶

Rounding¶

一共有四种舍入方式:

Towards zero: 向0舍入
Towards up \((+\infty)\): 向上舍入
Towards down \((-\infty)\): 向下舍入
Nearest Even: 舍入到最近的偶数

其中Nearest Even是最常用的舍入方式.前三种舍入方式都好理解,但是Nearest Even有一些特殊的规则:

如果小数部分不到一半,或者超过一半,则四舍五入
如果刚好在一半,我们要保证舍入后的最后一位是偶数.

Nearest Even

原数值	舍入结果	原因
2.8949999	2.89	不到一半,四舍五入
2.8950001	2.90	超过一半,四舍五入
2.8950000	2.90	刚好一半,保证最低位是偶数,向上舍入
2.8850000	2.88	刚好一半,保证最低位偶数,向下舍入

对于二进制也是一样的:

十进制	二进制	舍入结果	十进制	原因
2 又 3/32	10.00011	10.00	2	不到一半,四舍五入
2 又 3/16	10.00110	10.01	2 又 ¼	超过一半,四舍五入
2又 ⅞	10.11100	11.00	3	刚好一半,向上舍入
2 又 ⅝	10.10100	10.10	2 又 ½	刚好一半,向下舍入
